如何將RS485實施到工業控制系統

如何將RS485實施到工業控制系統

在計算機系統中,RS485用于控制器和磁盤驅動器之間的數據傳輸

RS232 RS485 工業控制系統



如何將RS485實施到工業控制系統

在計算機系統中,RS485用于控制器和磁盤驅動器之間的數據傳輸

簡而言之,RS485是定義串行通信系統中使用的串行線路電氣特性的標準。它本質上是一種串行通信形式。對于那些不知道什么是串行通信的人來說,這聽起來可能很復雜,所以這里有一個解釋。

什么是串行通信?

串行通信是一種發送數據的方式。它就像我們可以在許多現代計算機中找到的通用串行總線(USB)或以太網。制造企業使用串行通信將其設備連接在一起。如前所述,串行通信的一個例子是RS485。

現在,為什么公司不直接使用USB或以太網在其設備之間傳輸數據?與串行通信相比,USB和以太網要復雜得多,價格也貴得多。串行通信還具有確定性行為,以避免數據包的沖突,使其對于具有許多設備的鏈接系統更加可靠。最終,可以認為,與普通的USB和以太網相比,串行通信更多地用于這種用途。

有不同的串行通信標準,例如RS232,RS422和RS485。使用最廣泛的通信標準是RS232。它們之間的主要區別在于硬件。

您可以在此處了解有關RS485和RS232之間差異的更多信息。

關于RS485

串行通信中有許多標準,RS485,也稱為TIA-485(-A)或EIA-485,只是其中之一。該標準是電信行業協會和電子工業聯盟(TIA/EIA)共同努力的產物。它以能夠在長距離和電氣嘈雜的環境中有效使用而聞名。因此,RS485 能夠長距離傳輸數據,通常用作 POS、工業和電信的協議。RS485 在科學和技術應用中的計算機、PLC、微控制器和智能傳感器中也很常見。

RS485 在需要將許多設備互連在一起以用于系統的情況下,在工業上使用得更多。然而,Arduino和Raspberry Pi愛好者也會在需要將多個外圍設備連接到電路板時將其用于他們的一些項目。

RS485的實際應用

RS485用于許多計算機和自動化系統。其中一些例子是機器人、基站、電機驅動器、視頻監控以及家用電器。在計算機系統中,RS485用于控制器和磁盤驅動器之間的數據傳輸。商用飛機機艙也使用RS485進行低速數據通信。這是由于RS485的布線配置要求所需的接線最少。

然而,RS485最常用于可編程邏輯控制器和存在大量電噪聲的工廠車間。RS485 用作許多標準和專有自動化協議的物理層,以實現控制系統,最常見的是 Modbus。

Modbus是世界上市場上最受歡迎的自動化協議。由Modicon開發的Modbus使來自不同制造商的不同設備能夠集成到主系統中。大多數 Modbus 實現使用 RS485,因為允許更長的距離、更高的速度和單個網絡上的多個設備。

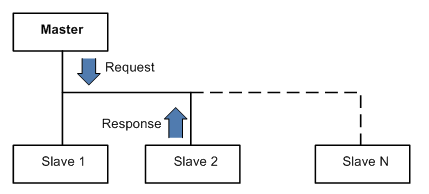

Modbus 設備使用主從技術進行通信,其中只有一個設備(主設備)可以發起事務(AKA 查詢)。其他設備(從設備)通過向主設備提供請求的數據或執行查詢中請求的操作來響應。整個系統允許制造工廠遠程控制其設備并設置自動化。

RS485也常用于樓宇自動化,因為簡單的布線配置和較長的電纜長度非常適合連接遠程設備。它通常用于控制視頻監控系統并將安全控制面板鏈接到門禁讀卡器等設備。

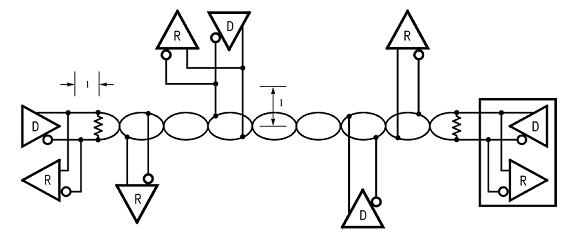

在RS485標準中,數據通過兩根絞合在一起的電線傳輸,也稱為“雙絞線電纜”。RS485 中的雙絞線具有抗電噪聲能力,使 RS485 在電氣嘈雜的環境中可行。

RS485 核心帶有 2 根線,可實現半雙工數據傳輸。這意味著數據可以一次一個方向地在設備之間雙向傳輸。通過添加另外 2 根線,使其成為 4 線系統,它允許同時在兩個方向上往返設備進行數據傳輸,也稱為全雙工。但是,在全雙工設置中,它們僅限于主從通信,其中從站無法相互通信。

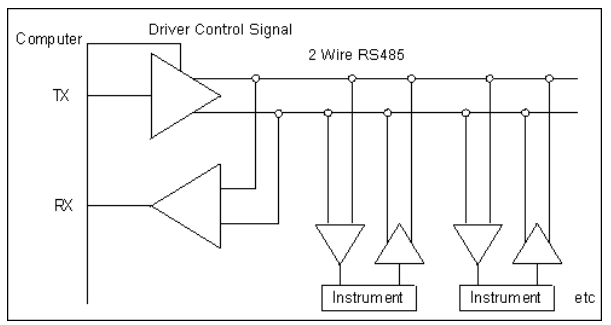

TX和RX分別指發射信號和接收信號。它也由三角形的方向表示。

在此設置中,TX 和 RX 共享一對電線,因此它僅限于半雙工數據傳輸,因為數據不能同時在每個設備之間傳輸。

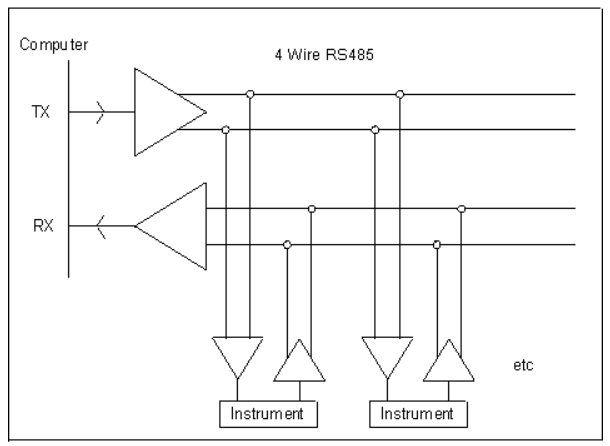

同樣,TX和RX分別指發射信號和接收信號。它也由三角形的方向表示。

不同地,這次TX和RX都有自己的2根用于數據傳輸的線。這意味著數據可以在設備之間同時發送和接收。

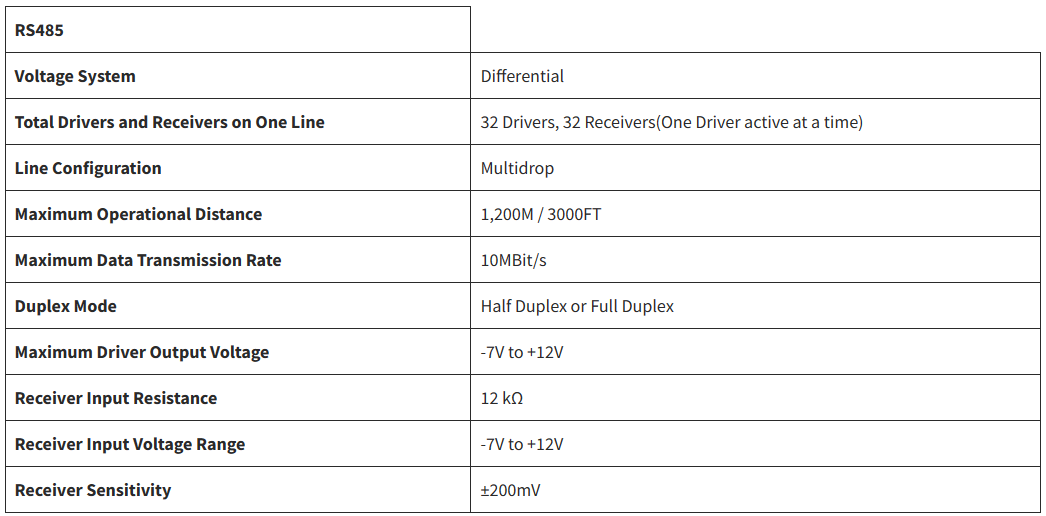

以下是RS485的詳細規格。

RS485的優勢

與其他串行通信相比,RS485的主要優點是容忍電噪聲,長電纜敷設,一個連接中有多個從站以及數據傳輸速度快。

與其他標準相比,RS485具有許多優勢,尤其是在嘈雜的工業環境中的應用。RS485 的設計旨在通過雙絞線電纜布置對噪音和長電纜敷設寬容和寬容。它允許電纜長度可達 1,200 米/4000 英尺。

另一個主要優點是連接中可以有多個從站。系統中最多可以連接32個從站。這對于有許多設備的監控和數據采集(SCADA)系統非常有用,而且實施成本也非常低。

此外,數據傳輸速度高達10MBit/s,比大多數標準都快。

與其他替代品相比,這些優勢使RS485流行并在大量實例中使用。

RS485 工具

如前所述,RS485用于鏈接設備而不是其他方式,因為它具有顯著的優勢。但是,如果您想在項目中使用 RS485 但您的設備僅支持 USB 怎么辦?不用擔心。有一些工具可用于將您的 USB 端口轉換為 RS485。

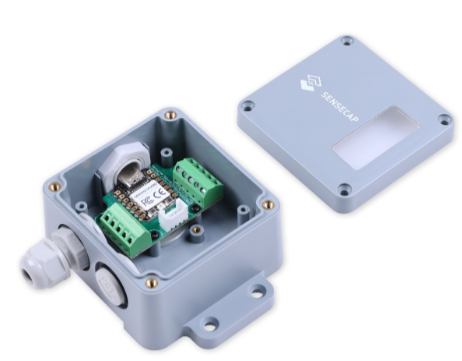

輕松構建 MODBUS RS485 工業級傳感器:借助開源源代碼和 IP66 外殼,可輕松將 500+ 多個現有 Grove 傳感器轉換為 MODBUS RS485 工業級傳感器。

SenseCAP數據記錄器和物聯網平臺兼容:使用SenseCAP數據記錄器轉換為SenseCAP LoRaWAN?傳感器,并使用SenseCAP Mate APP在短短5分鐘內利用快速簡便的設置。

支持第三方數據記錄儀和物聯網平臺:除了SenseCAP數據記錄儀,開發人員還可以連接到支持MODBUS RS485協議和第三方物聯網平臺的其他數據記錄儀。

可立即部署的工業級戶外機箱: IP66防水率室外外殼,帶有窗戶和防水通風孔,用于光和氣體傳感器,還配有定制的安裝面板。

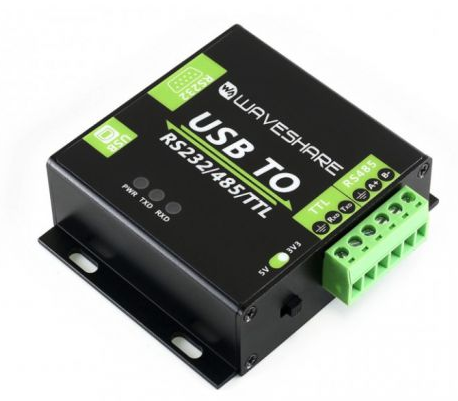

該轉換器不僅可以將USB端口轉換為RS485,還可以將RS232和TTL轉換為RS<>和TTL,使其更加通用。

它還具有嵌入式電路保護功能,如電源隔離、ADI磁隔離和TVS二極管。

它的鋁合金外殼經久耐用。

由于其高速、可靠性、安全性和多功能性,它無疑是工業設備使用的理想選擇。

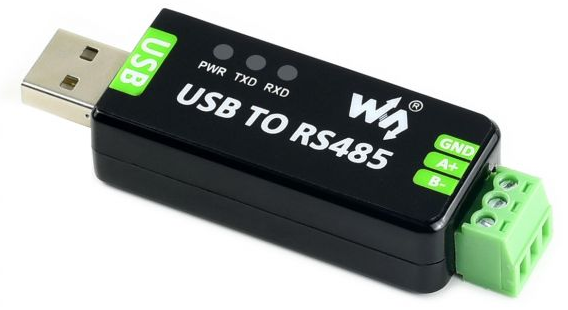

從它的名字可以看出,這是一款具有工業級功能的 USB 到 RS485 轉換器。

它將USB端口轉換為與RS485一起使用。

它以其提供的簡單使用而聞名,它還具有嵌入式電路保護功能,如防雷、可復位保險絲、ESD 保護和 TVS 二極管。

它允許自動收發,提供便利。

由于其高速、可靠和安全性,它也是工業設備使用的理想選擇。


與傳感器兼容性強:可支持100+工業傳感器,包括模擬(0~10V / 4~20mA),RS485和GPIO(脈沖)等各種傳感器類型。

LoRaWAN無線傳輸: 超低功耗和超寬距離傳輸范圍.它擁有最長10年的電池壽命,在城市場景中可以覆蓋2km的傳輸范圍,在視線場景中可以覆蓋10km的傳輸范圍。

工業設計:-40°C ~ 85°C 工作溫度和 IP66 等級,適用于室內、室外和惡劣環境,如高紫外線照射、大雨、多塵條件等。

易于使用: 該傳感器可以通過藍牙配置開箱即用,用戶只需點擊幾下即可在手機、云服務器和不同平臺上接收數據。

強大的APP支持:SenseCAP Mate APP允許您設置傳感器模板,并快速將數據記錄儀轉換為您想要的傳感器??梢詫С龊蛯肽0逡灾С指鞣N應用程序。

與全球LoRaWAN網絡兼容: 它可以與不同類型的LoRaWAN網關一起使用,并與多個LoRaWAN網絡服務器兼容 (氦氣, TTN, 等等).

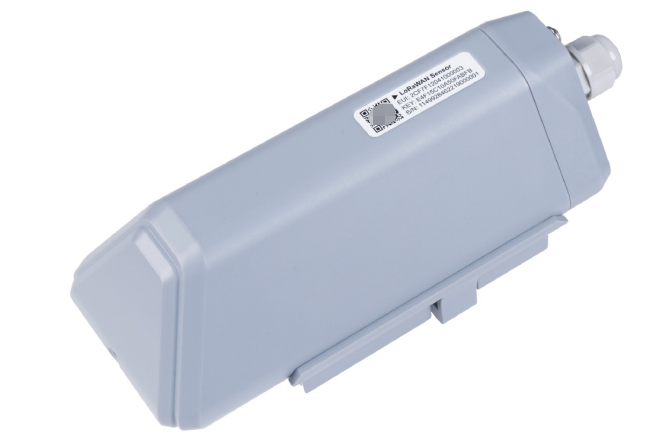

SenseCAP S2100 數據記錄器可以從多個傳感器收集數據,并通過 LoRaWAN 網絡傳輸數據.它是一個 LoRaWAN 轉換器,可將那些不是 LoRa 供電的傳感器轉換為支持 LoRa 的傳感器,因此通過 LoRaWAN 協議傳輸數據.您可以輕松享受低功耗和長傳輸范圍等優勢,而無需支付更換所用傳感器的成本。


它最適合需要多年收集可靠數據的戶外用例。與藍牙 5.0 便于配置和固件升級, 它還兼容廣泛的頻率 (863MHz ~928MHz), 不同的網關, 和 LoRaWAN 網絡服務器.

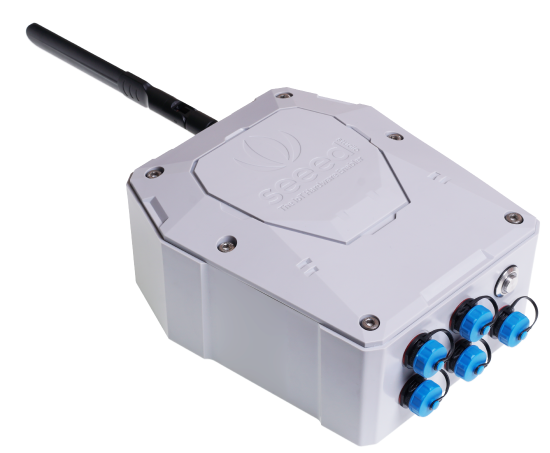

這是來自Seeed的SenseCAP產品系列的工業級4G數據記錄器。

它可以連接多達 32 個 RS-485 傳感器,這些傳感器由行業標準設計。

它符合IP66防護等級,防水防塵,非常適合在室內和室外惡劣環境中進行長期遠程環境監測。

收集的數據可以通過蜂窩2G / 3G / 4G發送到您的服務器!

它有兩個版本,一個僅帶有直流電,另一個帶有內置可充電電池。

這是一個完整的數據記錄器,滿足您的工業物聯網需求!

SenseCAP是專為工業物聯網開發的無線傳感平臺,應用于智能農業、智慧城市等環境傳感場景。它由硬件產品(例如傳感器、數據記錄器和網關)、軟件服務(SenseCAP 門戶、移動應用程序、開放式儀表板)以及用于系統和數據管理的 API 組成。SenseCAP兼容多種通信協議,包括LoRa,2G,4G,NB-IoT等。在這里了解更多信息!
